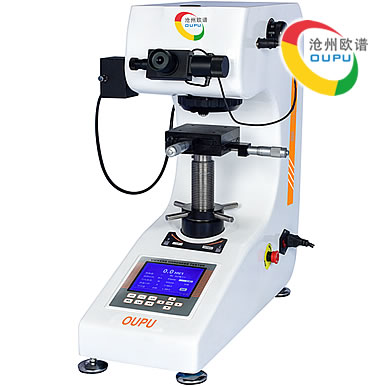

OU2560S型显微维氏硬度计

产品描述:OU2560S型数显显微硬度计是光机电一体化的高新技术产品,该仪器造型新颖、美观,而且它具有良好的可靠性,可操作性和直观性,是显微硬度计的升级换代产品。 该机采用计算机软件编程,高倍率光学测量系统,光学传感等技术,通过软键输入,能调节测量光源的强弱,选择维氏和克氏试验方法、保持时间,文件号与储存等,并提供了各种硬度值的转换表以供参考,在LCD大屏幕显示屏上能显示试验方法、试验力;测量压痕长度、硬度值、试验力保持时间,测量次数并能键入年、月、日期,试验结果和数据处理等,通过打印机输出。
服务热线:0317-3038768
立即咨询

可选装自动转塔配置(OU2560SZ)


一、产品概述

OU2560S型数显显微硬度计是光机电一体化的高新技术产品,该仪器造型新颖、美观,而且它具有良好的可靠性,可操作性和直观性,是显微硬度计的升级换代产品。
   该机采用计算机软件编程,高倍率光学测量系统,光学传感等技术,通过软键输入,能调节测量光源的强弱,选择维氏和克氏试验方法、保持时间,文件号与储存等,并提供了各种硬度值的转换表以供参考,在LCD大屏幕显示屏上能显示试验方法、试验力;测量压痕长度、硬度值、试验力保持时间,测量次数并能键入年、月、日期,试验结果和数据处理等,通过打印机输出。
硬度计可配摄影装置,能对所测压痕和材料金相组织进行拍摄,适用于测量微小、簿形试件、表面渗镀层等试件的显微硬度和测定玻璃、陶瓷、玛瑙、宝石等脆性材料的显微硬度,是科研机构、企业及质检部门进行研究和检测的理想的硬度测试仪器。 。

二、主要特点

· 8位旋钮,试验力选择范围:10gf-1Kgf
· 光学系统:电子目镜
· 目镜拥有10X放大率
· 高品质物镜,使观察获得最大舒适性
· 垂直LED照明
· 可调光学路径
· 双通道光学系统
· 测量确认键,安装于电子目镜
· 手动切换压头和物镜
· 测试的硬度值,自动计算,自动显示
· 测试点自动定位精确
· 根据不同的材料可选择硬度间的转换对照
· 采用可调冷光源测量系统等
· HV和HK硬度标尺的选择
· 可选高清CCD摄像头系统,可在售前或售后安装

三、适用范围

· 热处理、渗碳层、陶瓷、钢、有色金属
· 薄板、金属薄片、电镀层、微小试件
· 氮化层、渗碳层和淬火硬化层梯度测量
· 适用于平行平面和微小零件及超薄零件的精密维氏硬度测量

四、主要技术参数

测量范围
5-3000HV
试验力
10gf、25gf、 50gf、100gf、200gf、300gf、500gf、1kgf
   0.098N、0.245N、0.49N、0.98N、1.96N、2.94N、4.9N、9.8N
标尺转换
HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1
试验力施加方法
自动加卸试验力
显示
保持时间(秒),硬度值
试验力选择
外置式选力旋钮,试验力自动显示在LCD屏上
物镜放大倍数
10×,40×
光通道
双光通道(目镜及CCD摄象通道)
光学系统
1、自动数字式编码器;
2、总放大倍数(μm):100×(观察), 400×(测量);
3、测量范围(μm):  200;
4、分辨率(μm):    0.01
保荷时间
5-60S
压头物镜转换
手动 (可选装自动转塔配置OU2561Z)
最小分辨率
0.01μm
D1\D2值输入
自动
硬度读取
大屏幕LCD读取
数据输出
内置打印机,RS232接口
试件最大高度
110mm
压头中心至机壁距离
85mm
主机重量
35Kg
电源
AC220V/50/60Hz
外型尺寸
540×200×530mm(长×宽×高)
执行标准
ISO 6507、ASTM E384、JIS Z2244、GB/T 4340.2
X-Y试台
尺寸:100×100 mm、最大移动: 25×25mm、分辨率: 0.01mm
标准配件
1.主机(显微维氏压头一只,10X、40X物镜各一只)、2.试台、砝码、显微镜附件箱、3.砝码 6只、 4.砝码杆     1个、
5.十字工作台 1个、 6.薄片夹持台 1个、7.平口夹持台 1个、8.细丝夹持台 1个、9.水平仪     1个、10.螺丝批     2把、
11.水平调节螺钉 4只、12.外接电源线 1根、13.10×数显测微目镜    1只、14.显微维氏硬度块    2块(HV1、HV0.2各一块)
15.保险丝(1 A)2个、16.产品合格证 1份、17.产品使用说明书     1份、18.防尘罩     1只
选配件
CCD摄像测量系统,努氏压头

备注:
可选配侧摇升降系统,使升降系统更加稳定精准。
可选配内置打印机,测量数据一键打印,也可上传电脑。
可选配硬度计测量软件,消除人为误差,电脑操作,提高效率,精度更加精准。

五、型号选型表

型号
OU2560
OU2560Z
OU2560S
OU2560SZ
OU2560C
OU2560CZ
主要功能
常规显微硬度计

常规显微硬度计

自动转塔

数显显微硬度计

自动输入对角线长度

大屏显示

数显显微硬度计

自动输入对角线长度

大屏显示

自动转塔

触屏显微硬度计

7寸彩色触摸屏

自动输入对角线长度

自动校准误差

触屏显微硬度计

7寸彩色触摸屏

自动输入对角线长度

自动校准误差

自动转塔

测量范围
5-3000HV
试验力
10gf、25gf、50gf、100gf、200gf、300gf、500gf、1kgf
0.098N、0.245N、0.49N、0.98N、1.96N、2.94N、4.9N、9.8N
硬度标尺
HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1
单位转换
布氏、洛氏、努氏

布氏、洛氏、努氏

(主界面可同时显示4个转换标尺,

并可切换:ASTM、ISO、JJG标准)

标尺转换
HK努氏
加载控制
自动加载、自动保持、自动卸载
试验力保持时间
5-60s
试验力选择
外置式选力旋钮,试验力自动显示在LCD屏上
物镜放大倍数
10×、40×
光通道
双光通道(目镜及CCD摄象通道)
对角线长度输入
手动
手动
自动
自动
自动
自动
光学系统分辨率
0.25μm
0.25μm
0.0625μm
0.0625μm
0.0625μm
0.0625μm
硬度显示
LCD屏
LCD屏
LCD大屏
LCD大屏
7寸液晶触摸屏
7寸液晶触摸屏
语言切换
×
×
×
×
中英文系统
中英文系统
误差修正
×
×
×
×
合格判定
×
×
×
×
光学系统
总放大倍数(μm):100×(观察), 400×(测量); 测量范围(μm):  200;
XY试台
尺寸100×100mm、行程范围:25×25mm、最小读数:0.01 mm
试件最大高度
110mm
压头中心至机壁距离
85mm
电源
AC220V/50/60Hz
重量
35kg
外型尺寸
540×200×530mm(长×宽×高)
